ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ от 9,2 кВт до 14,0 кВт
Q=9,2 кВт при Твых= -100С, Твозд= +350С
Q=10,5 кВт при Твых= -70С, Твозд= +350С
Q=11,4 кВт при Твых= -50С, Твозд= +350СQ=12,9 кВт при Твых= -20С, Твозд= +350С
Q=14,0 кВт при Твых= 00С, Твозд= +350С
Потребляемая мощность компрессора 6,30 кВт
Хладагент R404a
Габаритные размеры ДхШхВ (мм.): 1500х800х1830
Электропитание, Ф/В/Гц: 3/380/50
Присоединительные размеры вход/выход: 1"НР/1"НР
КОРПУС
Корпус компактного моноблочного чиллера ZXLA2010
с воздушным охлаждением конденсатора изготовлен из оцинкованной стали,
защищенная порошковой краской. Форма деталей корпуса обеспечивает
максимальную жесткость. Съемные панели предоставляют доступ к внутренним
компонентам для их осмотра и технического обслуживания.
КОМПРЕССОРГерметичный спиральный компрессор Copeland Scroll с
тепловой защитой от перегрузки, смотровым стеклом, установленный на
антивибрационные опоры и оснащен подогревом картера компрессора.
Спиральные компрессоры имеют наименьший процент отказов по сравнению с
компрессорами любых других типов.
КОНДЕНСАТОР
Конденсатор воздушного охлаждения изготовлен из медных труб с алюминиевым оребрением. Осевые вентиляторы EBMPapst с аэродинамическим профилем лопастей,
прямым приводом и защитной решеткой, обеспечивает высокую
производительность и низкий уровень шума. Регулятор скорости вращения
вентиляторов (Fan speed controller) в стандартной комплектации, позволяющим управлять вращением
вентиляторов в зависимости от давления конденсации хладагента.
ИСПАРИТЕЛЬ
Медно-паянный
пластинчатого типа, теплоизолированный. Испаритель производится из
высококачественной нержавеющей стали, увеличивающего его срок работы и
повышающего сопротивление коррозии.
ХОЛОДИЛЬНЫЙ КОНТУР
Чиллер
снабжен одним контуром охлаждения, включает: фильтр осушитель,
смотровое стекло, механический терморегулирующий клапан (ТРВ), сервисный
клапан, конденсатор
воздушного охлаждения. Для защиты контура
охлаждения применены следующие устройства: аварийное реле высокого
давления с ручным сбросом, аварийное реле низкого давления с
автоматическим сбросом, реле протока воды.
УПРАВЛЕНИЕ

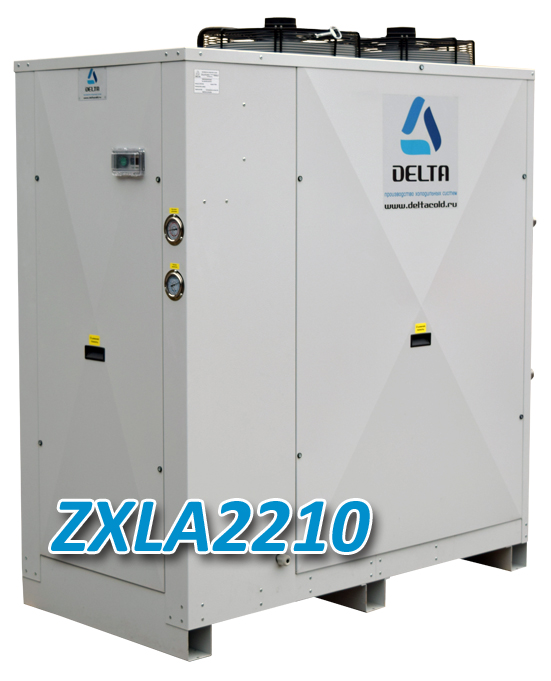

Щит управления компактного низкотемпературного моноблочного чиллера ZXLA2210
включает: главный выключатель EATON, контроллер Carel MC2,
защитные автоматы, мотор-автомат компрессора и насоса, пускатели
компрессора и насоса, вспомогательный трансформатор, реле
контроля фаз. Микропроцессорный контроллер управляет работой всех узлов
чиллера. На дисплее контроллера отображается все необходимая
информация: температура на воде и выходе, аварии и ошибки работы.
ГИДРОМОДУЛЬ
Р0 - версия с реле протока воды (стандартная комплектация)
Р1 - версия с 1-м центробежным насосом и реле протока
Р2 - версия с 2-мя центробежным насосом (основной / резервный) и реле протока
РАС1 - версия с реле протока, центробежным насосом и пластиковым аккумулирующим баком 200 л. без давления
РАС1-SS - версия с реле протока, центробежным насосом и аккумулирующим нержавеющим баком 120 л. под давлением
